Série 07 ESD

Configurez ici votre propre Système de Chaînes Porte-Câbles. Toutes les saisies et modifications seront enregistrées dans la liste des produits se trouvant en fin de page.

Série 07 ESD - Chaîne, ouverture dans le rayon externe

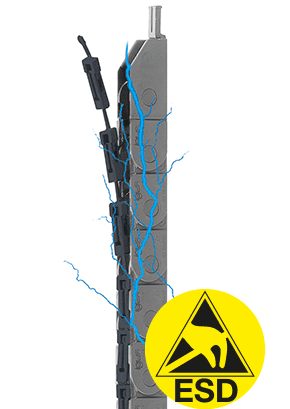

Les Chaînes Porte-Câbles zipper ESD convainquent par leur praticabilité et leurs performances. La fonction "fermeture à glissière" permet de réduire le temps de montage. Le petit pas, la bande élastique robuste Zipper et les maillons très résistants sont incroyables lors d'accélérations élevées. La Série Zipper est l'une des séries de Chaînes Porte-Câbles igus® les plus appréciées des secteurs industriels exigeants.

Ouverture et fermeture ultra rapides des couvercles grâce à une fermeture à glissière
Couvercle Zipper séparable et assemblable à chaque maillon
Petit pas pour fonctionnement silencieux et régulier
Accélérations élevées : 100m/s² et plus

Largeurs intérieures disponiblesBi: 10 à 50 mm
Rayons de courbure disponibles R: 18, 28, 38 mm
Pas : 20 mm par maillon = 50 Maillons/m

Quand choisir la Série 07 ESD

Si une ouverture ultra rapide et une fermeture simple sont souhaitées
Si un remplissage facile avec connecteurs est souhaité
Si un fonctionnement silencieux est souhaité
Si un beau design est souhaité
En présence d´accélérations et de vitesses élevées

Quand ne pas choisir la Série 07 ESD

Si une solution ouvrable plus économique est souhaitée
Série B07 E2 micro
Si un remplissage devait être possible sans ouverture de couvercles
Série E06 Easy Chain®
Si une Gaine Porte-Câbles fermée est souhaitée
Série R07

Gamme de produits et cotes de montage


Référence :
Largeur intérieure Bi [mm]:
Rayon de courbure R [mm]:
Course S [mm]:
Position du point fixe [mm]:
Longueur de chaîne^** [mm]:
Nombre de maillons :
Largeur extérieure Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Poids par maillon [g]:
Poids [kg/m]:
* L´espace nécessaire en hauteur est HF = H + 10 mm (pour charge supplémentaire de 0,2 kg/m), et devrait être respecté pour toutes les applications. Nous vous prions de nous contacter en cas d'espaces très réduits.
** La longueur calculée correspond à la longueur de la chaîne sans éléments de fixation.

A=mobile compris, B=Point fixe
Pas : 20 mm
Maillons pro m: 50
course: S
Longueur de chaîne =S/2 + K

Longueur autoportante

Rapport entre la longueur autoportante et la charge supplémentaire
Abscisse: longueur autoportante en m FLB/FLG
Ordonnée: charge supplémentaire en kg/m
Graduation inférieure : course S en m
FLB = autoportance avec flèche autorisée
FLG = autoportance avec brin supérieur

Les diagrammes pour la longueur autoportante s´appliquent aux Chaînes Porte-Câbles standard en matériau igumid GLW. Les chiffres peuvent aussi être utilisés pour porter un jugement sur les applications à Chaînes en matériau spécial ESD. En cas de dépassement de 80% de la longueur autoportante maximale, procéder à un essai proche de la pratique pour s´assurer que la Chaîne soit adaptée.

Indice prix:

Principe d'ouverture :
